Ein perfekter EPDM-Wandanschluss am Flachdach ist essentiell für die Abdichtung und Langlebigkeit Ihrer Konstruktion. In diesem Artikel bieten wir Ihnen praktische Tipps und detaillierte Schritt-für-Schritt-Anleitungen zur erfolgreichen Ausführung von Wandanschlüssen.
Was ist ein Wandanschluss?
Ein Wandanschluss beim Flachdach ist die Verbindungsstelle zwischen der Abdichtung des Daches und einer Wand.
Nicht immer bildet das Flachdach die höchste Ebene eines Gebäudes. In vielen Fällen grenzt die Fläche an eine Wand, an eine Mauer, an einen Schornstein, an eine Gaube oder an einen anderen Gebäudeteil, der sich nach oben fortsetzt.
Um auch in diesen Fällen eine dauerhafte Dichtigkeit der Konstruktion sicherzustellen, muss die Flachdachabdichtung sicher an den aufsteigenden Gebäudeteil anschließen. Der Wandanschluss spielt eine wichtige Rolle für die Wasserdichtigkeit und Dauerhaftigkeit des Daches, da er das Eindringen von Feuchtigkeit verhindern muss.

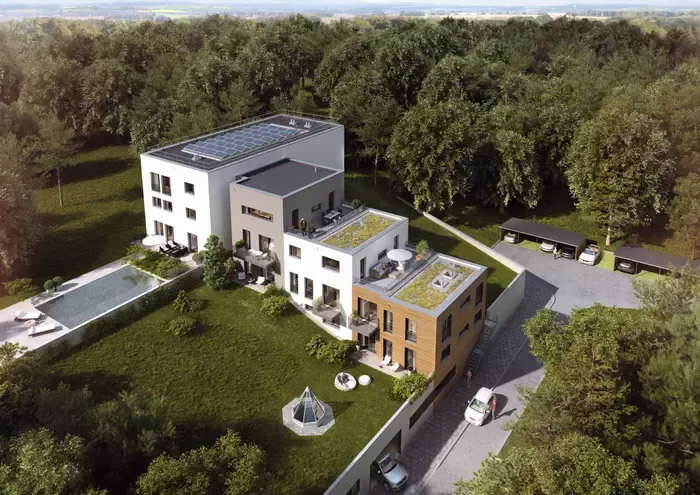

Wohnanlage mit Wandanschlüssen, an denen verschiedene Gebäudeteile und Ebenen aufeinandertreffen.
Die wichtigsten Funktionen des Wandanschlusses am Flachdach:
Abdichtung: Der Wandanschluss muss die Abdichtung des Daches bis zur Außenwand hinaufziehen und diese sicher an der Wand befestigen. So wird verhindert, dass Wasser in den Wandbereich eindringen kann.
Mechanischer Schutz: Der Wandanschluss schützt die Abdichtung des Daches vor mechanischen Beschädigungen, zum Beispiel durch Wind oder Hagel.
Trittschutz: Bei begehbaren Flachdächern dient der Wandanschluss als Trittschutz und verhindert ein Abrutschen.
Kiesfang: Bei Kiesdächern verhindert der Wandanschluss, dass der Kies vom Dach abrutscht.
EPDM-Wandanschluss am Flachdach: Expertise von CCM Europe mit RESITRIX® und HERTALAN®
Als führender Hersteller von EPDM-Dachabdichtungssystemen bietet CARLISLE® Ihnen umfassendes Know-how für die Gestaltung und Ausbildung von Wandanschlüssen mit den hochwertigen EPDM-Bahnen und -Planen RESITRIX® und HERTALAN®.
Um einen sicheren Wandanschluss auszubilden beachten Sie die folgenden technischen Hinweise und Tipps:
Anschlusshöhe: Die Anschlusshöhe des Wandanschlusses hängt von der Neigung ab, sie sollte aber mindestens 10-15 cm über der Oberfläche liegen. Bei Kies oder Begrünung wird die Anschlusshöhe ab Oberkante des Belags gemessen.
Wasserführender Belag: Über der Oberfläche muss ein wasserführender Belag installiert werden, um das Wasser effizient von der Wand und der Dachfläche abzuleiten und Stauwasserbildung zu verhindern.
HERTALAN® EPDM-Folien: HERTALAN® EPDM-Folien lassen sich problemlos und sicher aus der Fläche hochführen. Der obere Wandanschluss wird dabei mechanisch gesichert, z.B. mit einer Klemmschiene. Zum Schutz gegen Hinterläufigkeit wird Dichtmasse verwendet.

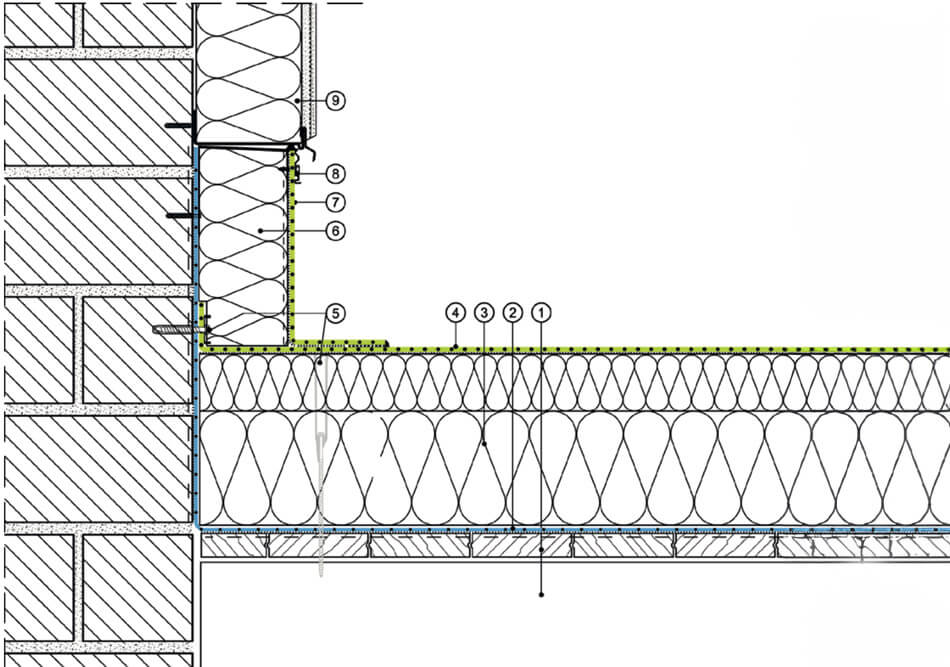

Aufbau und Anleitung für einen Wandanschluss mit RESITRIX®
Um einen Wandanschluss mit RESITRIX® umzusetzen, beachten Sie beispielhaft diesen Aufbau und die folgenden Schritte:
Holzkonstruktion
Dampfsperre ALUTRIX® 600 oder für temporäre Behelfsabdichtung ALUTRIX® MULTI 2800 auf Flächengrundierung FG 35
Flachdachdämmung
Flächenabdichtung RESITRIX® verklebt oder mechanisch befestigt
Randbefestigung
Vertikaldämmung
RESITRIX® SK W Full Bond vollflächig winddicht verklebt, Nahtanschluss B ≥ 40 mm auf Flächenabdichtung verschweißt
Klemmschiene
Regensichere Außenwandbekleidung
Schritt 1: Vorbereitung der Oberfläche
Bereiten Sie die Holzkonstruktion (1) vor, indem Sie sicherstellen, dass die Oberflächen sauber und trocken sind.
Schritt 2: Anbringen der Dampfsperre
Tragen Sie die Flächengrundierung FG 35 auf die zu behandelnden Oberflächen auf.
Installieren Sie die Dampfsperre ALUTRIX® 600 oder für eine temporäre Behelfsabdichtung ALUTRIX® MULTI 2800 (2) auf der grundierten Fläche.
Schritt 3: Einbau der Flachdachdämmung
Legen Sie die Flachdachdämmung (3) auf die Dampfsperre und sorgen Sie für eine gleichmäßige Abdeckung der gesamten Fläche.
Schritt 4: Anbringen der Flächenabdichtung
Kleben Sie die Flächenabdichtung RESITRIX® (4) auf die Dämmung oder befestigen Sie sie mechanisch.
Schritt 5: Dachrandbefestigung
Befestigen Sie den Dachrand.
Schritt 6: Installation der Vertikaldämmung
Befestigen Sie den Dachrand und bringen Sie die Vertikaldämmung (5) an der Wand an.
Schritt 7: Installation der RESITRIX® SK W Full Bond
Kleben Sie die RESITRIX® SK W Full Bond (7) vollflächig winddicht auf die Wandanschlussbereiche. Schweißen Sie die Nähte mit einer Mindestüberlappung von 40 mm auf die Flächenabdichtung.
Schritt 8: Anbringen der Klemmschiene
Befestigen Sie die Klemmschiene (8) an den oberen Enden der Flächenabdichtung, um eine zusätzliche mechanische Sicherung zu gewährleisten.
Schritt 9: Anbringen der regensicheren Außenwandbekleidung
Installieren Sie die regensichere Außenwandbekleidung (9) über der vertikalen Abdichtung, um den Wandanschluss vor Witterungseinflüssen zu schützen.
Abschluss
Überprüfen Sie die gesamte Konstruktion auf eventuelle Undichtigkeiten und stellen Sie sicher, dass alle Materialien ordnungsgemäß befestigt und versiegelt sind.
Aufbau und Anleitung für einen Wandanschluss mit HERTALAN®
Um einen Wandanschluss mit HERTALAN® umzusetzen, beachten sie beispielhaft diesen Aufbau und die folgenden Schritte:
Massivkonstruktion
Dampfsperre ALUTRIX® C 4000 auf Bitumenvoranstrich oder ALUTRIX® MULTI 2800 auf Flächengrundierung FG 35
Flachdachdämmung PUR/PIR vlieskaschiert
Flächenabdichtung HERTALAN® EASY COVER verklebt mit HERTALAN® KS 143
Randbefestigung Induktionssystem
Detailanschluss HERTALAN® EASY COVER winddicht verklebt mit HERTALAN® KS 205
Vertikaldämmung PUR/PIR
Klemmschiene
Regensichere Außenwandbekleidung
Schritt 1: Vorbereitung der Oberfläche
Bereiten Sie die Massivkonstruktion (1) vor, indem Sie sicherstellen, dass die Oberflächen sauber und trocken sind.
Schritt 2: Anbringen der Dampfsperre
Installieren Sie die Dampfsperre ALUTRIX® 600 oder für eine temporäre Behelfsabdichtung ALUTRIX® MULTI 2800 (2) auf der grundierten Fläche.
Schritt 3: Einbau der Flachdachdämmung
Legen Sie die Flachdachdämmung PUR/PIR vlieskaschiert (3) auf die Dampfsperre und sorgen Sie für eine gleichmäßige Abdeckung der gesamten Fläche.
Schritt 4: Anbringen der Flächenabdichtung
Kleben Sie die Flächenabdichtung HERTALAN® EASY COVER mit HERTALAN® KS 143 (4) auf die Dämmung.
Schritt 5: Befestigung der Randbereiche
Befestigen Sie die Randbereiche mit dem Induktionssystem (5).
Schritt 6: Detailanschluss
Kleben Sie den Detailanschluss HERTALAN® EASY COVER winddicht mit HERTALAN® KS 205 (6) an den entsprechenden Stellen.
Schritt 7: Installation der Vertikaldämmung
Bringen Sie die Vertikaldämmung PUR/PIR (7) an der Wand an.
Schritt 8: Anbringen der Klemmschiene
Befestigen Sie die Klemmschiene (8) an den oberen Enden der Flächenabdichtung, um eine zusätzliche mechanische Sicherung zu gewährleisten.
Schritt 9: Anbringen der regensicheren Außenwandbekleidung
Installieren Sie die regensichere Außenwandverkleidung (9) über der vertikalen Abdichtung, um den Wandanschluss vor Witterungseinflüssen zu schützen.
Abschluss
Überprüfen Sie die gesamte Konstruktion auf eventuelle Undichtigkeiten und stellen Sie sicher, dass alle Materialien ordnungsgemäß befestigt und versiegelt sind.

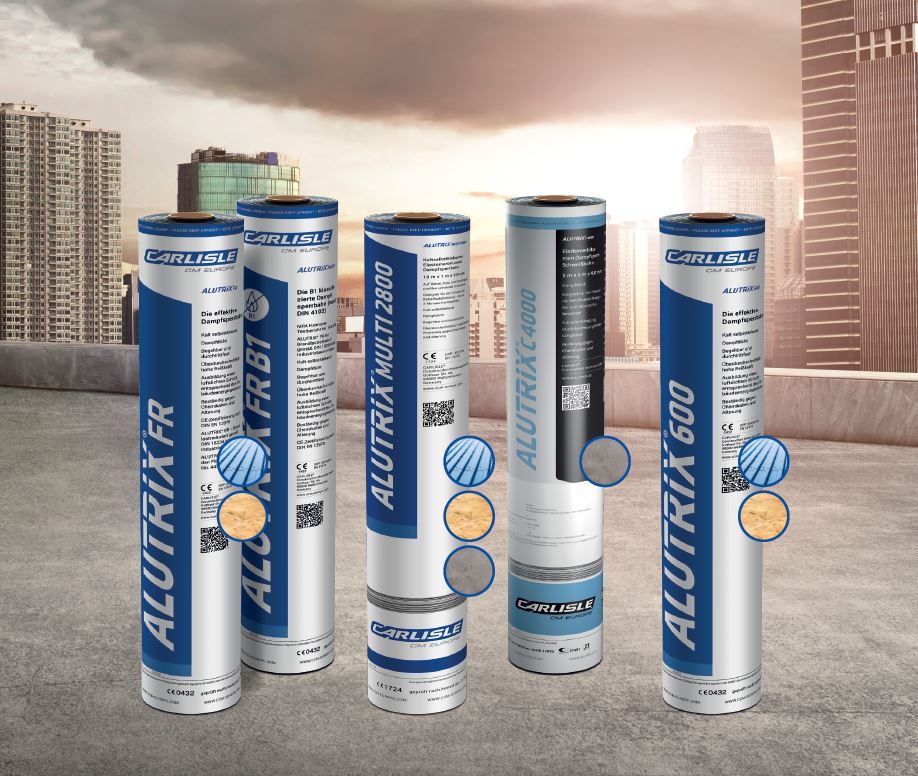

Die Rolle der Dampfsperre beim Wandanschluss
Eine wichtige Rolle beim Wandanschluss kommt der Dampfsperre zu. Durch den Einsatz der Dampfsperrbahn ALUTRIX® C 4000 oder der Dampfsperrbahn ALUTRIX® MULTI 2800 für eine temporäre Behelfsabdichtung vermeiden Sie Feuchtigkeitsschäden im Dachaufbau und schützen so die Bausubstanz Ihrer Immobilie. Und ebenso sorgen Sie auch für eine verbesserte Energieeffizienz.

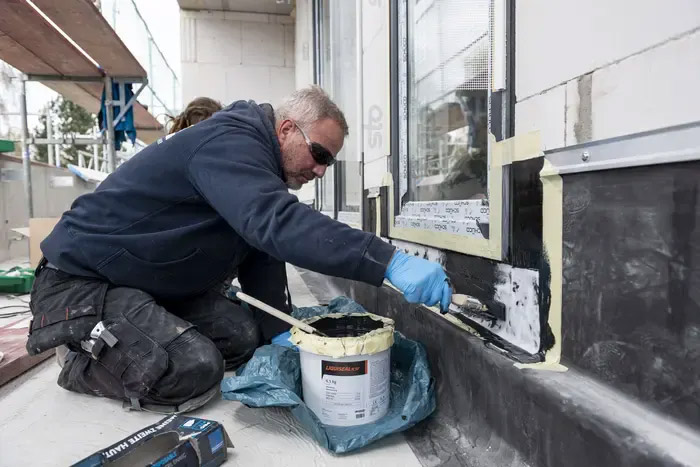

EPDM-Wandanschluss bei einer Terrasse
Der Wandanschluss an einer Terrasse spielt eine entscheidende Rolle für die dauerhafte Abdichtung und den Schutz der Bausubstanz. Mit den richtigen Materialien und fachgerechter Ausführung lässt sich ein sicherer und langlebiger Anschluss realisieren.
Höhe des Anschlusses: Bei einer Dachterrasse muss der Wandanschluss mindestens 15 cm über der Oberfläche liegen. Bei intensiv genutzten Terrassen sollte der Wandanschluss sogar eine Höhe von mindestens 20 cm aufweisen.
Wasserdichte Abdichtung: Um eine wasserdichte Abdichtung herzustellen, verwenden Sie ausschließlich hochwertige EPDM-Bahnen oder -Planen. Die Bahnen müssen nahtlos von der Terrassenfläche an der Wand hochgeführt werden.
Mechanische Befestigung: Der obere Rand der Abdichtung wird mechanisch, z.B. mit einer Klemmschiene, gesichert.
Bewegungsfuge: Planen Sie gegebenenfalls eine Bewegungsfuge ein, um Bewegungen zwischen Wand und Terrasse aufzunehmen.
Oberflächenschutz: Schützen Sie die Abdichtung durch Verblendungen vor Beschädigungen.
%3Aquality(75)%3Fupdated_at%3D2023-01-24T17%3A55%3A34.791Z&w=3840&q=75)
%3Aquality(75)%3Fupdated_at%3D2023-12-22T14%3A27%3A24.507Z&w=3840&q=75)
RESITRIX® Abdichtungsbahnen sind zusätzlich unterseitig mit Polymerbitumen beschichtet und ermöglichen die Nahtverschweißung mittels Heißluft. Sie werden vorrangig für die Abdichtung von genutzten und nicht genutzten Dächern und für andere Bauteilabichtungen in verschiedenen Verlegevarianten eingesetzt.
%3Aquality(75)%3Fupdated_at%3D2024-07-09T15%3A20%3A46.979Z&w=3840&q=75)
%3Aquality(75)%3Fupdated_at%3D2023-02-06T07%3A55%3A26.526Z&w=3840&q=75)
Mit der Dachabdichtungsplane HERTALAN® EASY COVER steht eine Bahn zur Auswahl, die per Induktionsverschweißung auf dem Flachdach bzw. der PVC-Altabdichtung befestigt wird und die sich später mittels umgekehrter Induktion ohne Beschädigung wieder von den Haltetellern lösen und bedenkenlos wiederverwenden. lässt Und am Ende seines Lebenszyklus', bei einer Dachaufstockung oder bei einem Rückbau des Gebäudes kann das homogene Material sortenrein recycelt werden, indem das EPDM devulkanisiert und dem Produktionskreislauf wieder zugeführt wird.
