Suporți pentru module solare: soluții de încredere de la CARLISLE®
Suporții CARLISLE® pentru sistemele fotovoltaice și solare termice cu manșoane EPDM sau TPO/FPO sunt optim potrivite pentru montajul pe acoperișuri înclinate și acoperișuri plane. Acestea sunt fixate mecanic în structura de suport și sunt conectate sigilat, permanent, printr-o etanșare de suprafață RESITRIX®, HERTALAN® sau SURE-WELD® cu manșoanele corespunzătoare pentru a asigura impermeabilitatea.
%3Aformat(webp)%3Aquality(75)&w=3840&q=75)
%3Aformat(webp)%3Aquality(75)&w=3840&q=75)
%3Aformat(webp)%3Aquality(75)&w=3840&q=75)

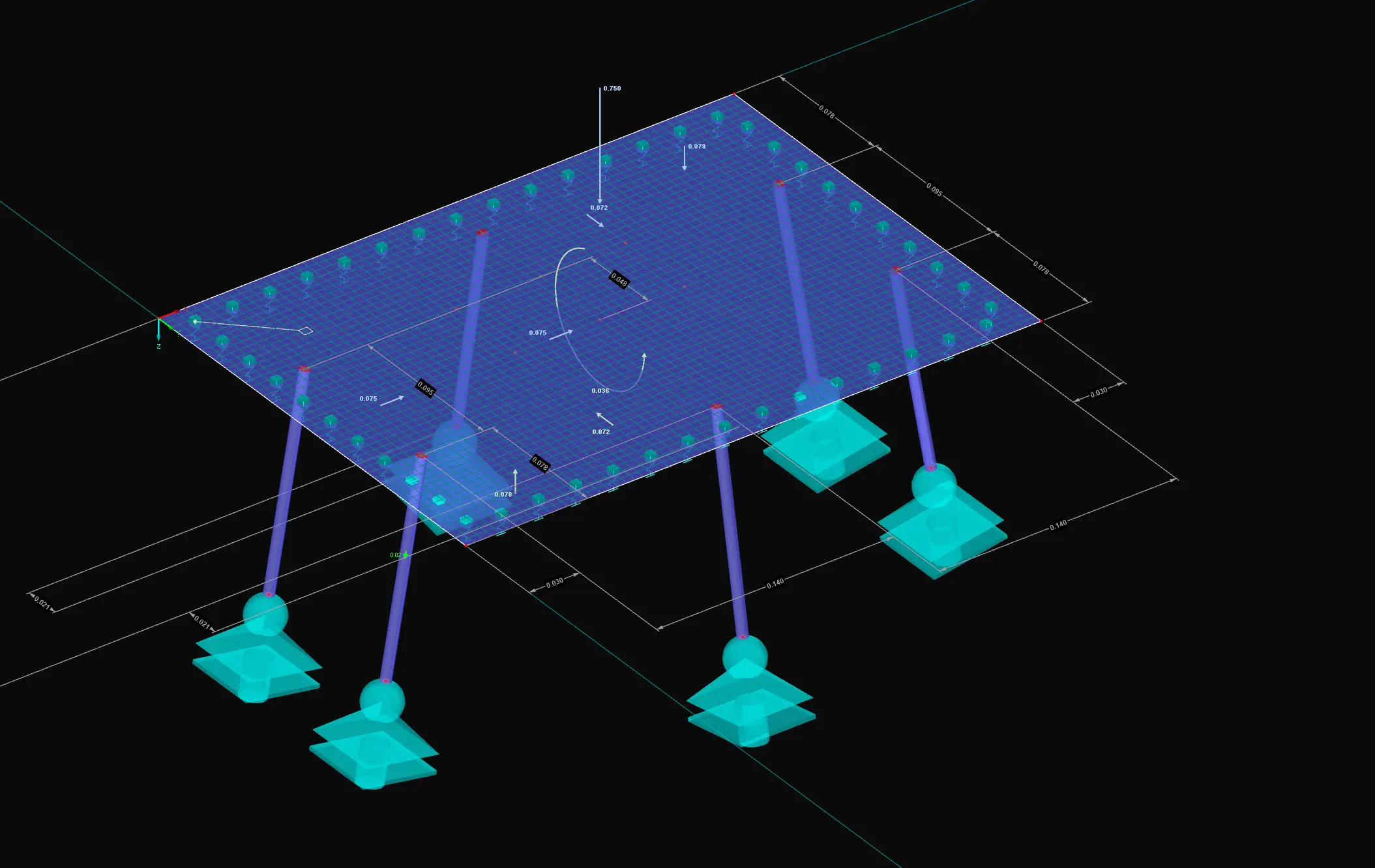

Certificat de stabilitate pentru suporții PV
Certificatul de stabilitate este dovada statică că suporții pot rezista la încărcările așteptate și simulate pe acoperiș. Acest certificat este elaborat de o firmă de statică folosind un model de elemente finite și apoi este verificat extern de un expert în teste. Astfel, putem asigura clienților noștri siguranța maximă în fața tuturor încărcărilor anticipate. Sistemul calculat este întotdeauna preferat celui determinat prin teste, pentru a asigura cea mai mare fiabilitate și siguranță.
%3Aquality(75)%3Fupdated_at%3D2024-05-31T12%3A43%3A39.750Z&w=3840&q=75)

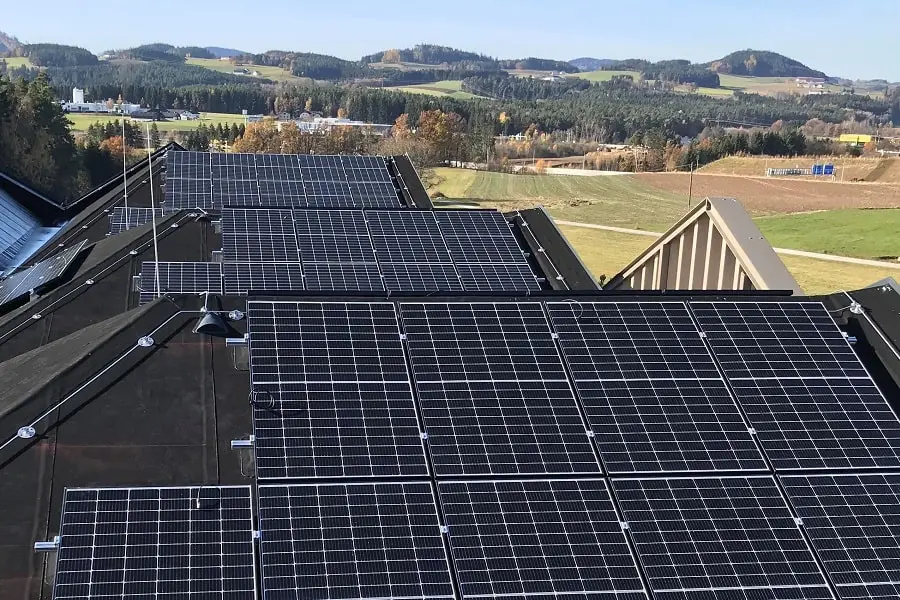

Suporturi pentru PV: Instalarea profesională a modulelor solare
Pentru montajul fiabil și durabil al modulelor fotovoltaice pe acoperișuri înclinate și acoperișuri plate, suporții speciali pentru module solare sunt indispensabili. Adaptatți exact la fiecare tip de acoperiș, soluția noastră asigură o fixare sigură pentru modulele solare.
certificat de stabilitate verificat
Demonstrație statică: Rezistență la tracțiune până la rupere
Potrivit pentru fixare pe lemn, beton și profil trapezoidal din oțel
Manșon pre-montat în fabrică pentru etanșare din RESITRIX®, HERTALAN® sau SURE-WELD®
Montaj ușor după finalizarea etanșării
Fixarea suportului mecanic și prin etanșare
Marcaj CE
Declarație de performanță
%3Aquality(75)%3Fupdated_at%3D2024-05-06T12%3A55%3A20.305Z&w=3840&q=75)

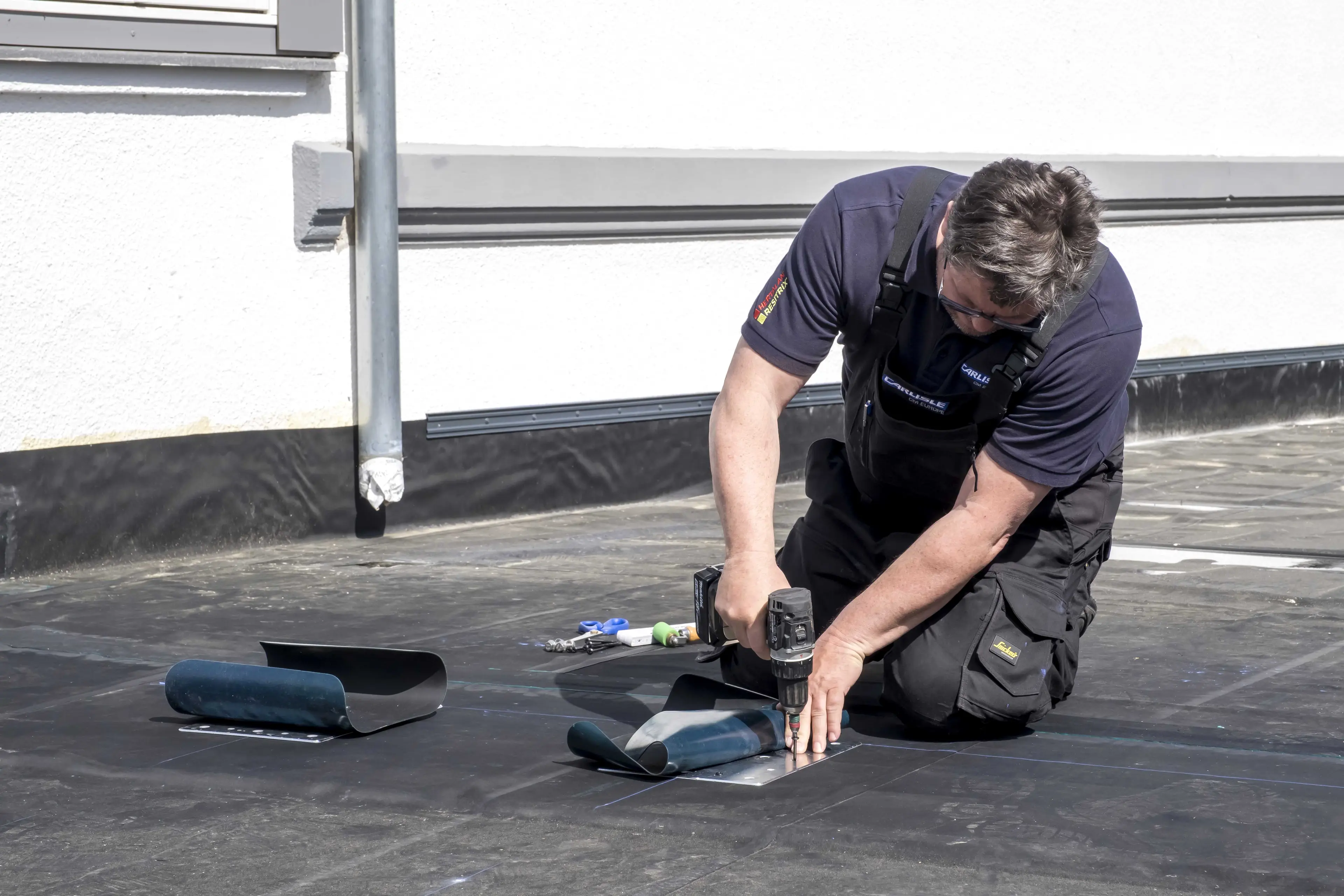

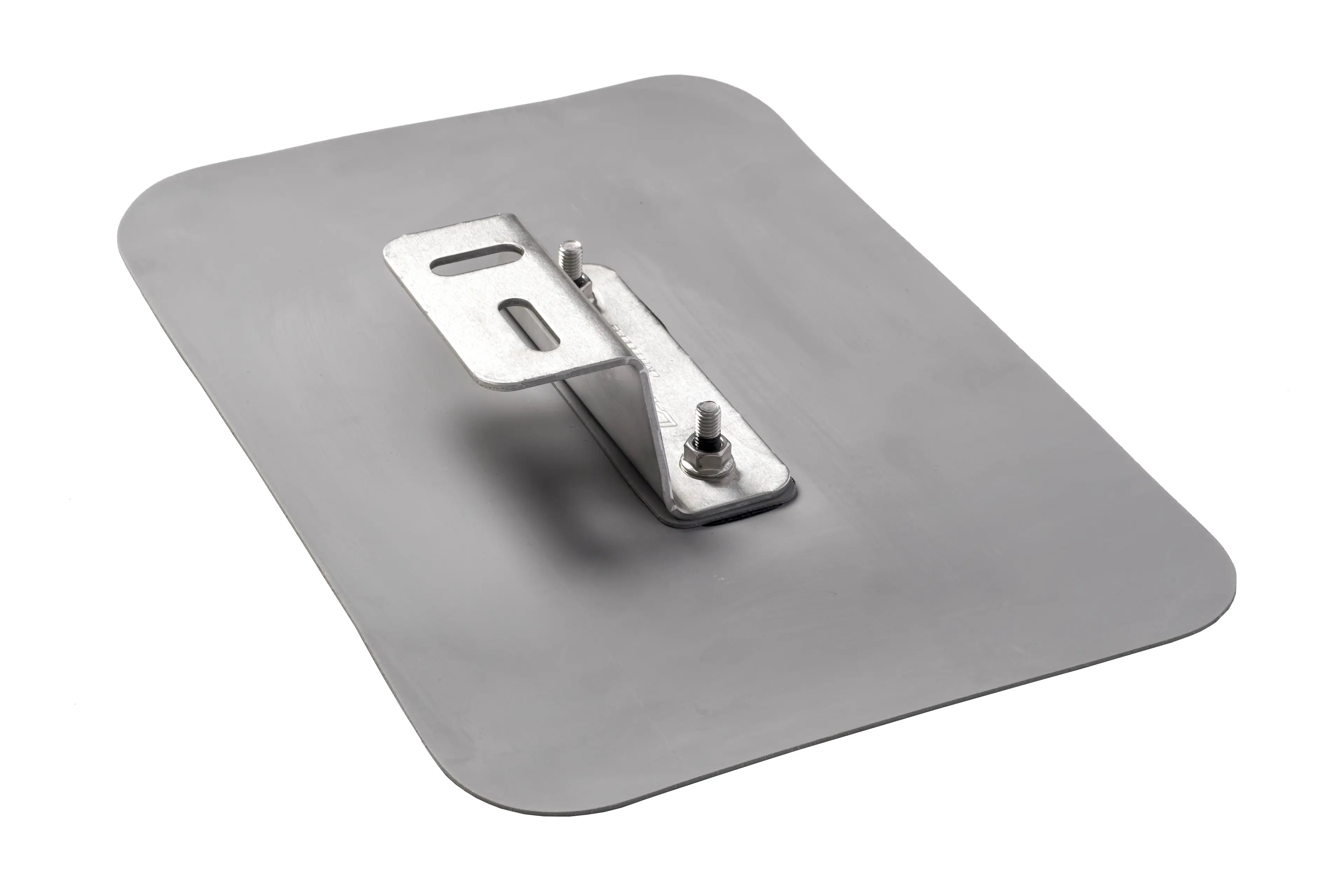

Fixare mecanică și etanșitate verificată

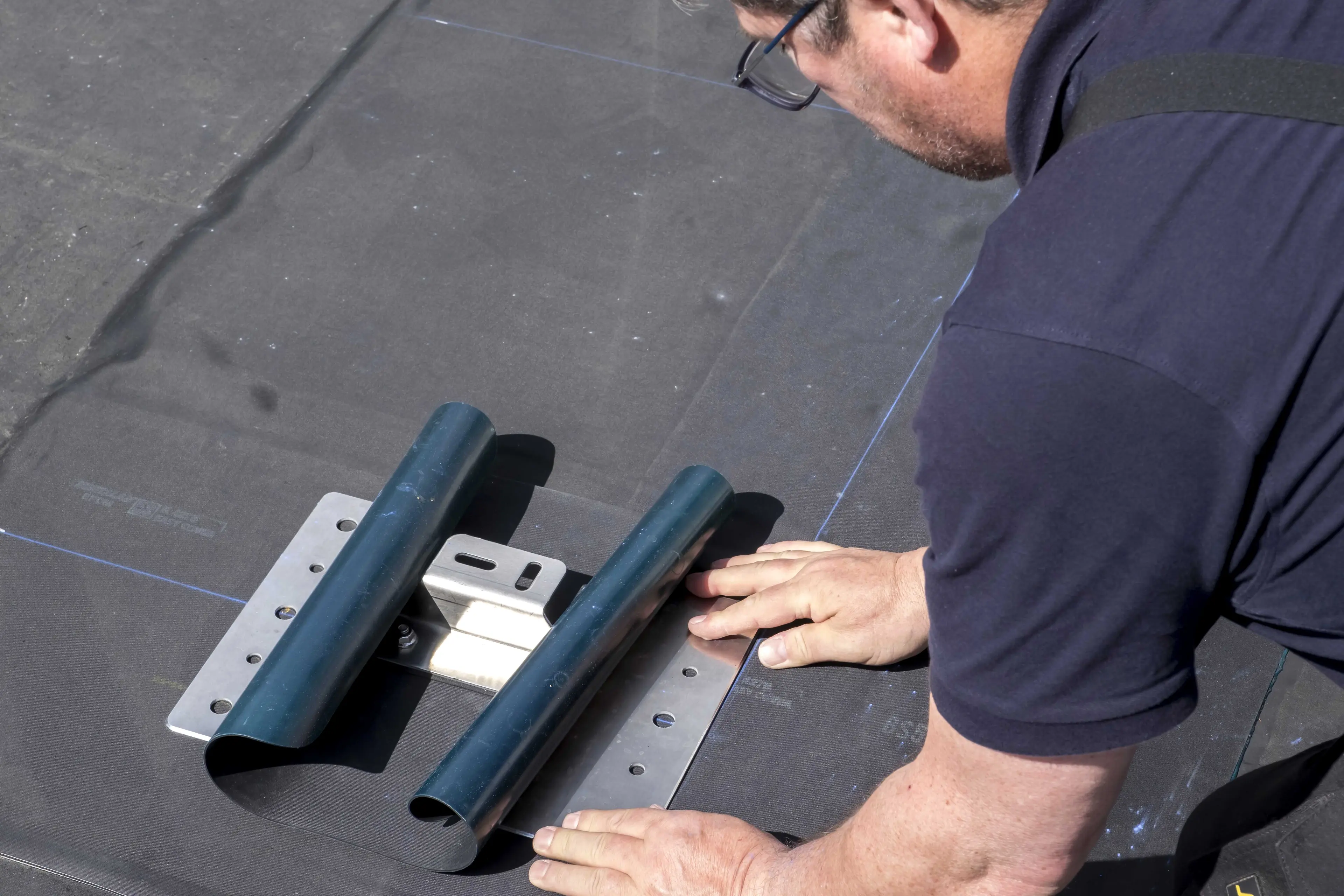

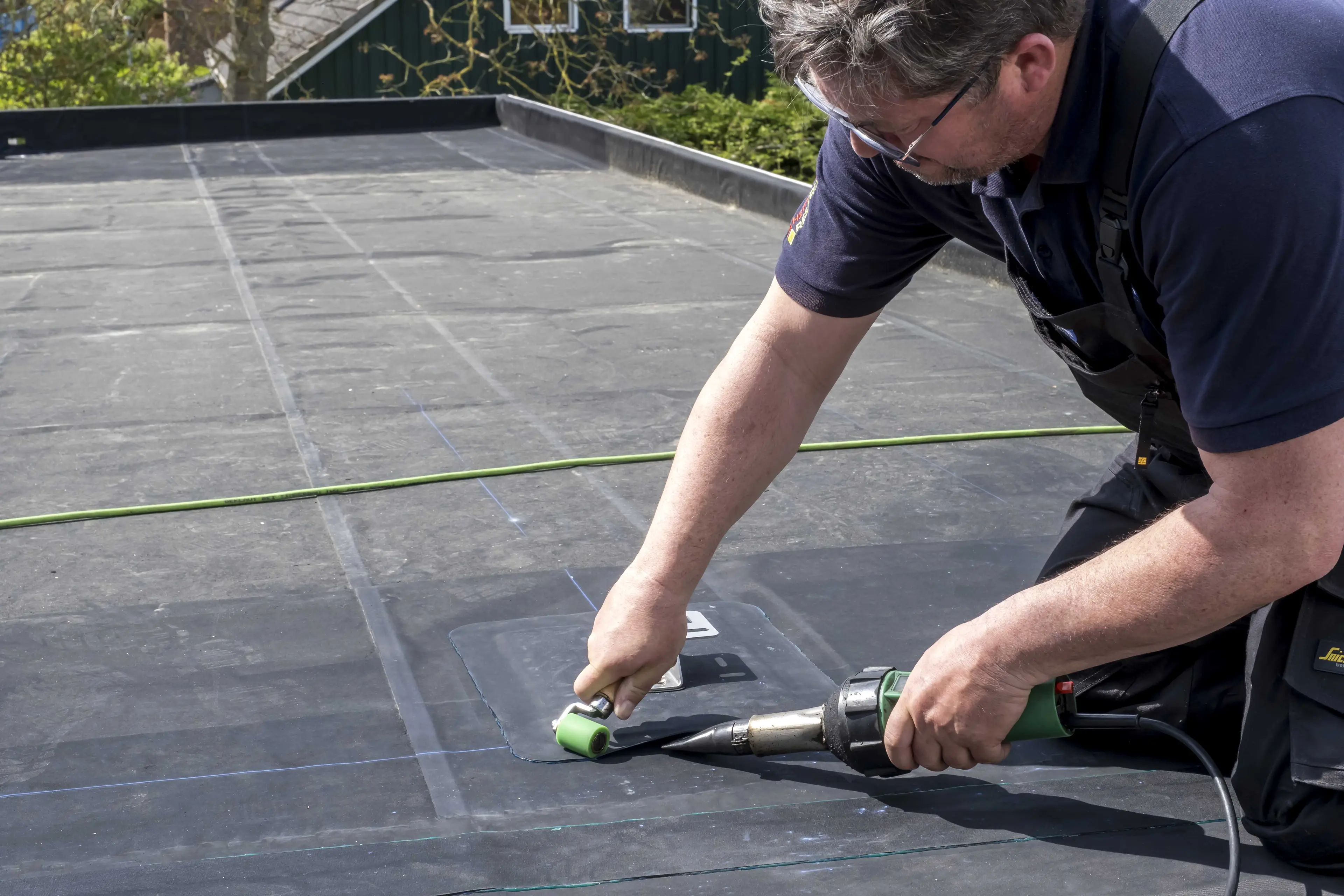

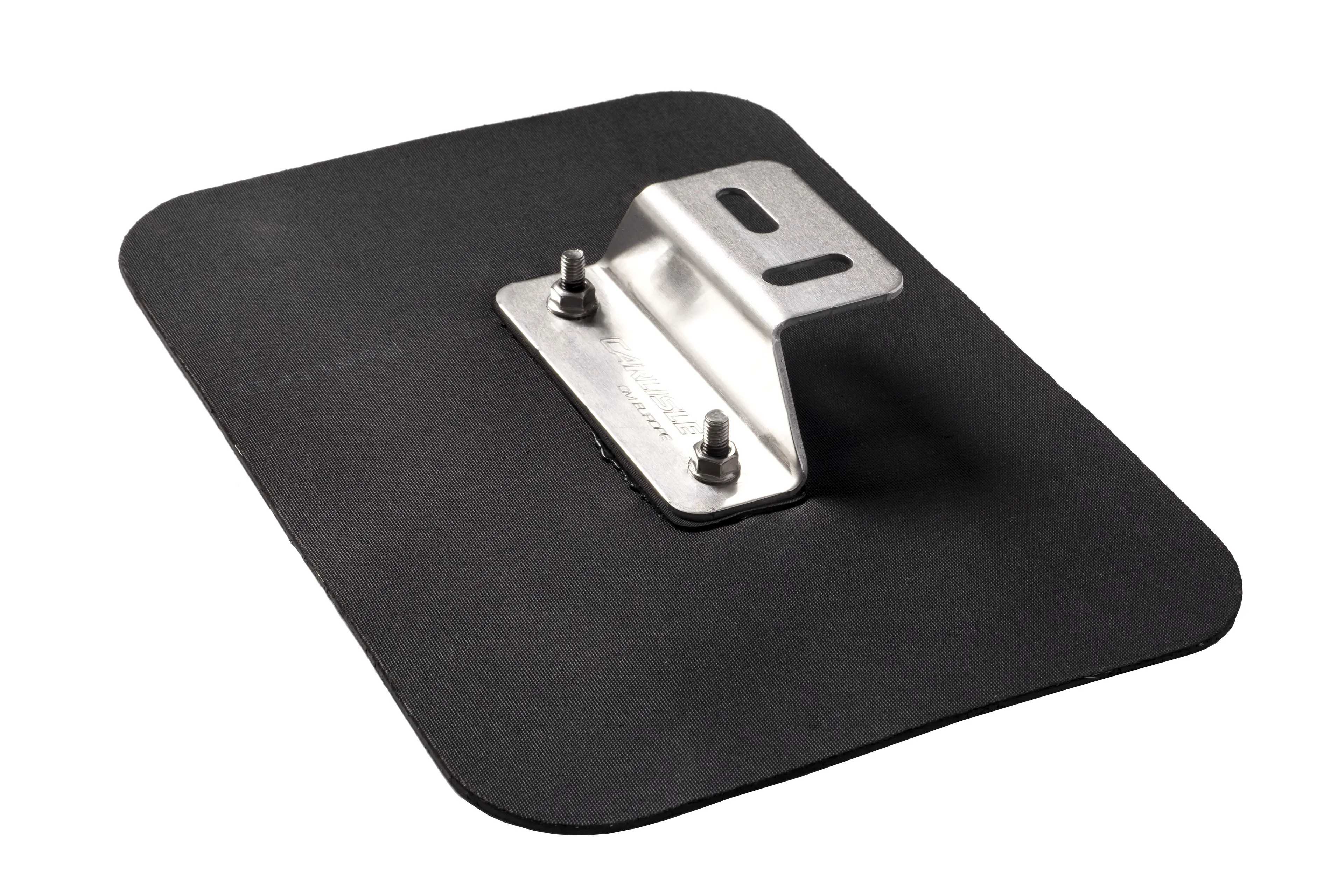

Suporți CARLISLE® pentru montarea sigură a sistemelor solare și fotovoltaice pe acoperișuri plane și acoperișuri cu o înclinare ușoară de până la 12 grade. Placa de bază și unghiurile de montaj ale sistemului sunt realizate din aluminiu cu grosime de 3 mm. Fixarea se face mecanic în substraturi izolate și neizolate din tablă trapezoidală de oțel, lemn și beton. La final, suporții sunt conectați prin sigilare, permanentă, la sistemul de suprafață corespunzător cu manșoanele preaplicate din RESITRIX®, HERTALAN® sau SURE-WELD® pentru a asigura impermeabilitatea durabilă.
%3Aquality(75)%3Fupdated_at%3D2024-05-06T11%3A01%3A41.938Z%3Afocal(3009x3770%3A3010x3771)&w=3840&q=75)
%3Aquality(75)%3Fupdated_at%3D2024-05-06T11%3A00%3A48.847Z&w=3840&q=75)
%3Aquality(75)%3Fupdated_at%3D2024-05-06T11%3A03%3A00.232Z&w=3840&q=75)
%3Aquality(75)%3Fupdated_at%3D2024-05-06T12%3A22%3A48.145Z&w=3840&q=75)

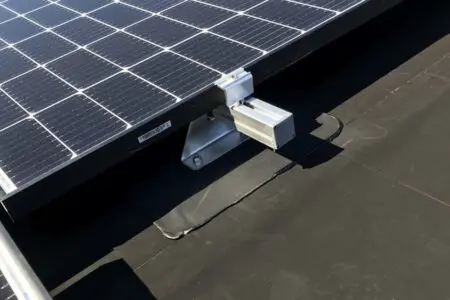

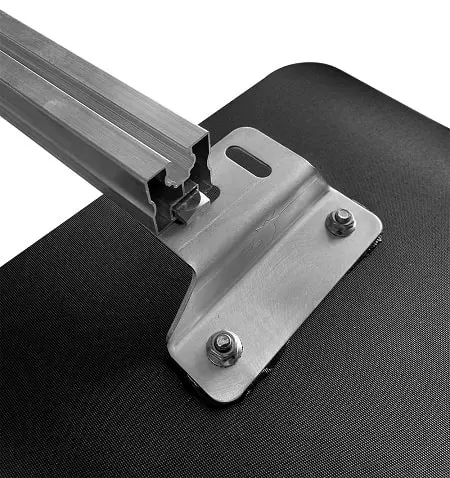

Montajul modulelor
Datorită execuției cu 2 găuri alungite, șinele și profilele de susținere ale diferiților producători pot fi montate vertical și orizontal. Fixarea șinei se realizează, de exemplu, cu șurub cu cap pătrat și piuliță.
Descărcați documentația tehnică
| Indicator | Valoare |
|---|---|
| Domenii de utilizare: | Pentru toate acoperișurile înclinate de până la 12°, cu etanșare a acoperișului CARLISLE®. Pentru acoperișurile cu o înclinație mai mare de 12°, este necesar un certificat static individual. |
| Construcții pe acoperiș | Acoperișuri reci și calde sau pentru substraturi dure și moi. |
| Substrat | Potrivit pentru fixarea pe lemn, beton și profil de tablă trapezoidală. |
| Material: | Aluminiu 3 mm. |
| Culoare: | Aluminiu natur/neșlefuit |
| Execuție: | Cu două găuri alungite dispuse la un unghi drept una față de cealaltă pentru fixarea șinelor pentru panouri solare. |

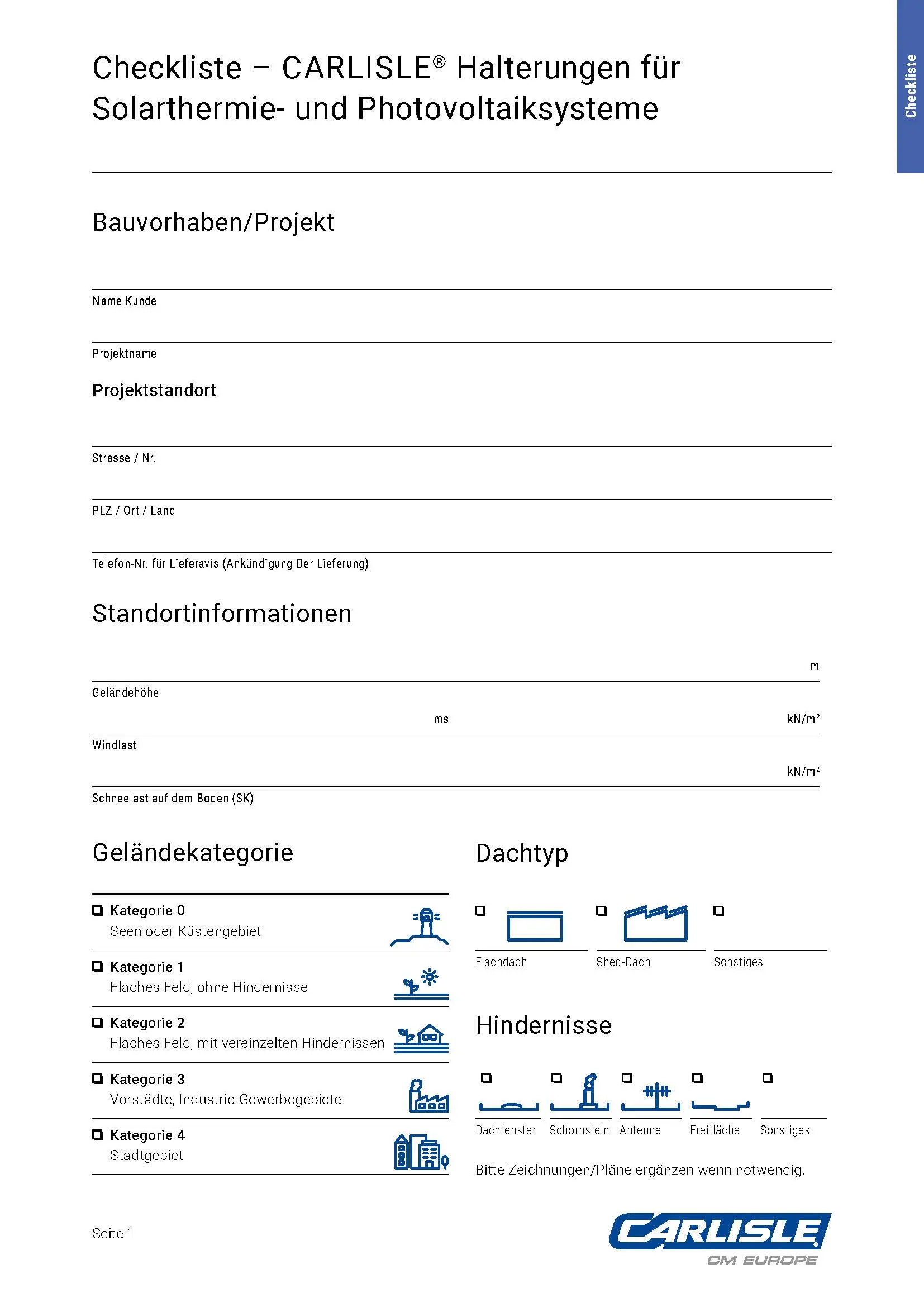

Listă de verificare pentru suporții CARLISLE® pentru sistemele solare și fotovoltaice
Numărul și amplasarea elementelor fac parte din dimensionarea sistemului global respectiv. Dimensionarea suportului este demonstrată calculat ca sistem static. Orice abatere de la montajul specificat duce la anularea acestui sistem static și a responsabilității asociate. Această dimensionare este determinată de o serie de factori și trebuie efectuată prin intermediul unui program de calcul, cum ar fi K2. În plus față de parametrii statici, geometrici ai acoperișului și de încărcări la vânt și la zăpadă, valoarea de dimensionare pentru fixarea mecanică a suportului constituie un factor de influență important în dimensionarea generală.
Vă rugăm să descărcați lista de verificare și să o completați. Valoarea specifică de dimensionare depinde de tipul și structura de suport specifică fiecărei construcții, precum și de tipul suportului.
Rezistența structurii de suport și transmiterea forțelor asociate trebuie verificate în cadrul lucrărilor de construcție. Toți suporții sunt montați conform aceluiași sistem. Suporții se aliniază la distanța specificată pe baza calculațiilor statice. Fixarea se face cu șuruburi definite în numărul indicat.
Vă rugăm să atașați lista de verificare, dacă este disponibilă.
• Planul de ocupare a modulelor
• Notați orientarea spre sud. 3.5
• Eventual poze cu acoperișul
Pentru întrebări, vă rugăm să contactați departamentul nostru tehnic intern la:
%3Aquality(75)%3Fupdated_at%3D2024-05-06T11%3A34%3A47.496Z&w=3840&q=75)
Sisteme pentru acoperișuri plane pentru proiectele dvs. de construcții
Descoperiți o gamă largă de sisteme pentru acoperișuri plane durabile, sigure și sustenabile de la CARLISLE®. Produsele noastre vă oferă nu doar cea mai înaltă calitate, ci și o instalare rapidă și eficientă. Contactați-ne astăzi pentru a afla mai multe despre produsele noastre și avantajele acestora. Împreună vom găsi soluția ideală pentru proiectul dvs. de construcție.
%3Aquality(75)&w=3840&q=75)
%3Aquality(75)&w=3840&q=75)
%3Aquality(75)&w=3840&q=75)
SURE-WELD® TPO/FPO - Membrana de etanșare pentru proiecte mari
Membrana noastră de etanșare din plastic de înaltă calitate, cu un strat unic, din polioli termoplastici/flexibili, cu întărire interioară din țesătură din poliester – special concepută pentru utilizarea pe acoperișuri industriale și comerciale de mari dimensiuni. Rezistentă la rădăcini și pregătită pentru sisteme fotovoltaice (PV).
Completări de sistem CARLISLE®
Vă ajutăm să vă simplificați munca și să economisiți timp. Folosiți gama noastră de completări de sistem potrivite pentru etanșarea acoperișurilor plane. Astfel, veți avea totul de la noi și veți avea un singur interlocutor pentru întrebările și dorințele dvs.
%3Aquality(75)&w=3840&q=75)
%3Aquality(75)&w=3840&q=75)
%3Aquality(75)&w=3840&q=75)
%3Aquality(75)&w=3840&q=75)

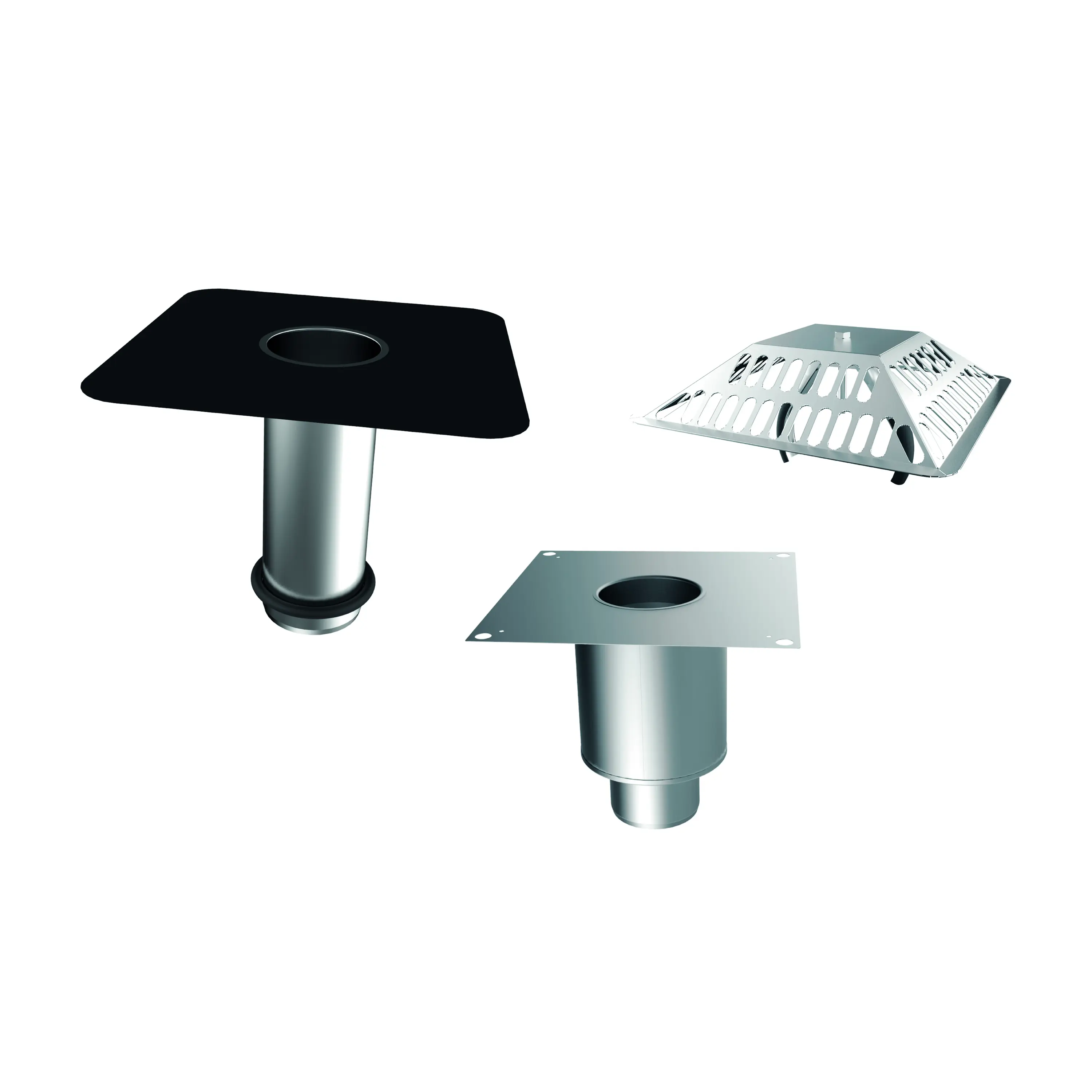

Elemente de drenaj și țevi de ventilație din oțel inoxidabil CARLISLE®
